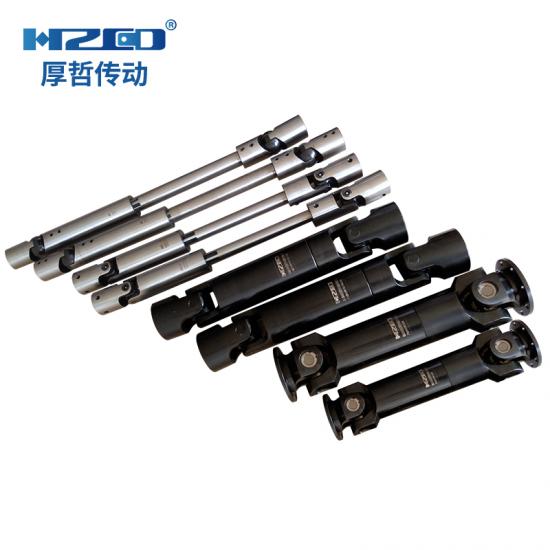

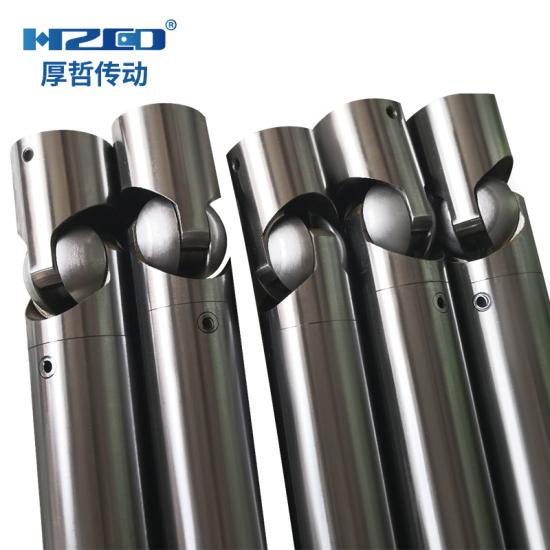

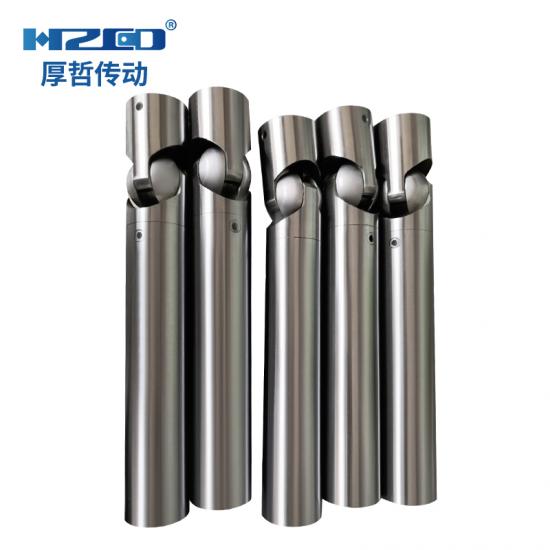

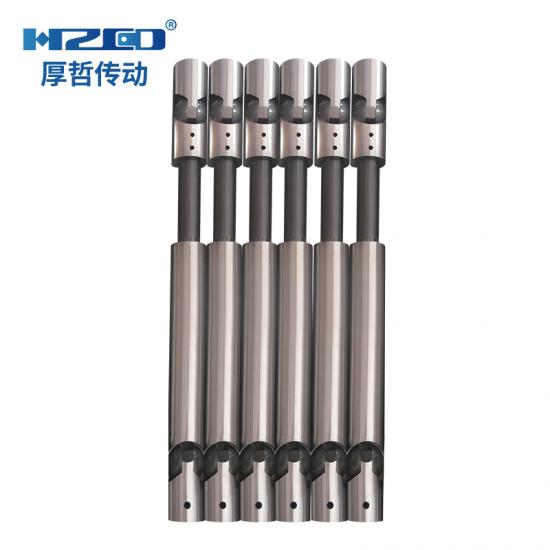

Junta de acoplamiento universal tipo horquilla de bola QC-SS
Características estructurales:
1. Cada junta puede girar el ángulo ≤ 35 grados, la capacidad de carga de la sección transversal es grande y la precisión de transmisión es alta.
2. Carga y descarga más fácil y rápida.
3. Según los requisitos, puede procesar ranuras de llave, orificios hexagonales y orificios cuádruples.
4. Las articulaciones esféricas dependen del ángulo de deflexión y de la carga, y las articulaciones no deben estar sujetas a tracción axial.
5. Para garantizar un funcionamiento sin problemas, es necesario lubricar completamente el cabezal de vez en cuando.
Nota de instalación:
1. Al instalar un acoplamiento universal de un solo eje transversal, las velocidades angulares de los extremos principal y accionado varían, los ejes principal y accionado no pueden mantenerse sincronizados y su falta de sincronización varía con el ángulo β.
2. Para lograr la misma velocidad angular y rotación sincrónica, se debe instalar un acoplamiento universal de doble eje cruzado o utilizar una combinación de dos acoplamientos universales de un solo eje cruzado y un eje intermedio.
Dibujos:
Hojas de parámetros:
