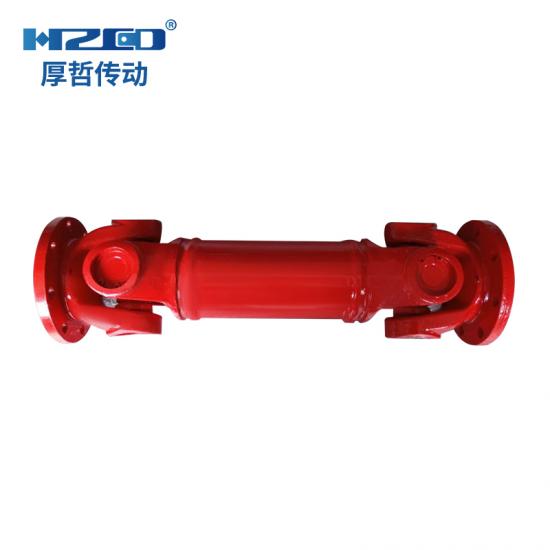

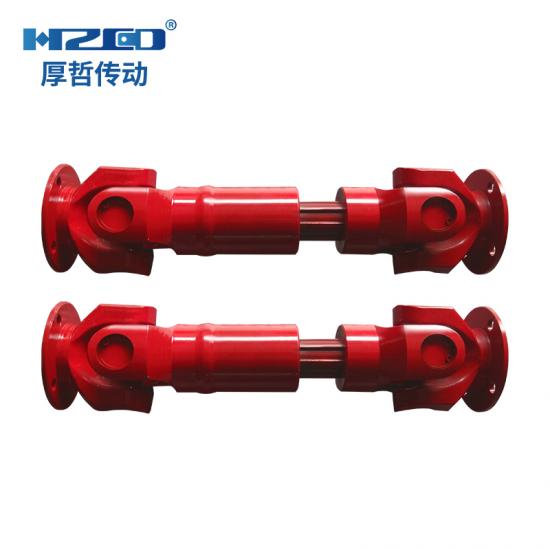

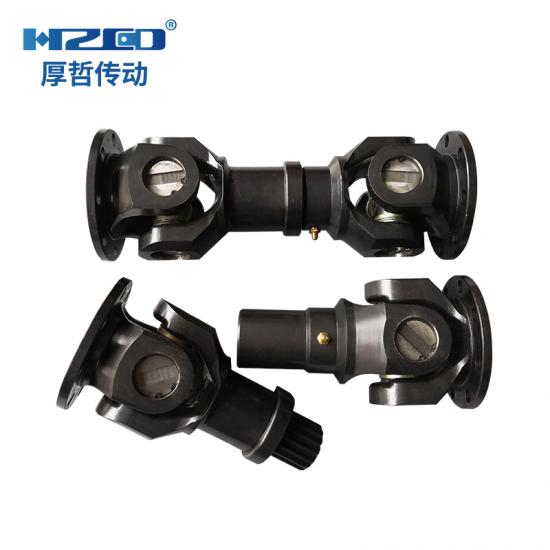

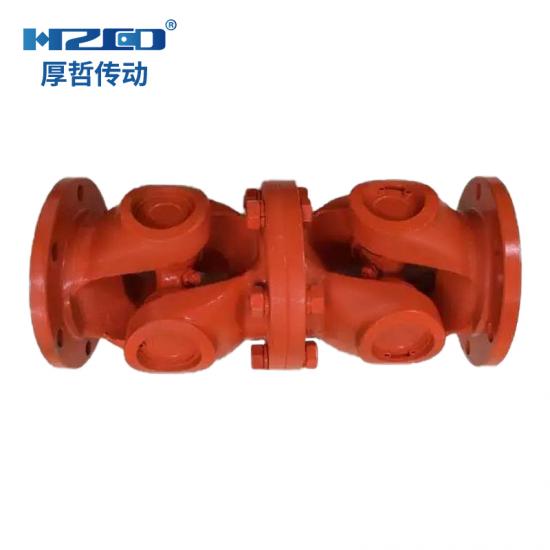

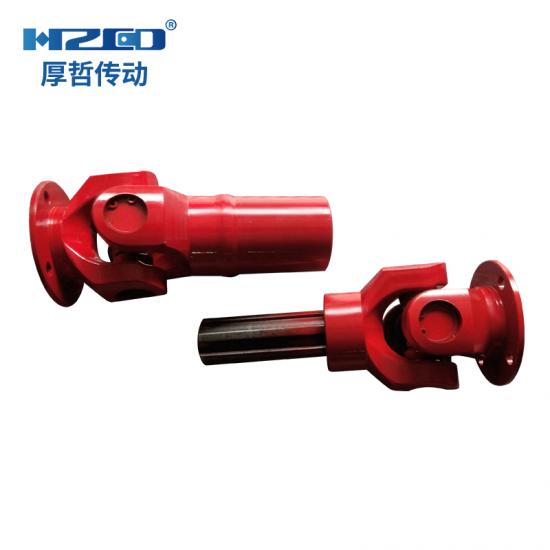

Acoplamiento de junta universal de eje cardán de eje transversal SWC
Características estructurales:
1. Estructura razonable, uso seguro y confiable.
2. El uso de una sola cabeza de horquilla, eliminando la presión del perno que aloja este eslabón débil, evita por completo el aflojamiento o rotura común del perno causado por eventos de daño maligno, la vida útil que otros tipos de acoplamientos aumentó entre un 30% y un 50%.
3. Alta capacidad de carga.
4. La eficiencia de transmisión es alta, la eficiencia de transmisión es tan alta como 98,7% a 99,9%, para una transmisión de alta potencia, el ahorro de energía es significativo, puede reducir el consumo de energía entre un 5% y un 15%.
5. La transmisión es estable, el ruido es bajo, el ruido general es de 30 a 40 dB (A).
Nota de instalación:
1. Al instalar un acoplamiento universal de un solo eje transversal, las velocidades angulares de los extremos principal y accionado varían, los ejes principal y accionado no pueden mantenerse sincronizados y su falta de sincronización varía con el ángulo β.
2. Para lograr la misma velocidad angular y rotación sincrónica, se debe instalar un acoplamiento universal de doble eje cruzado o utilizar una combinación de dos acoplamientos universales de un solo eje cruzado y un eje intermedio.
Dibujos:

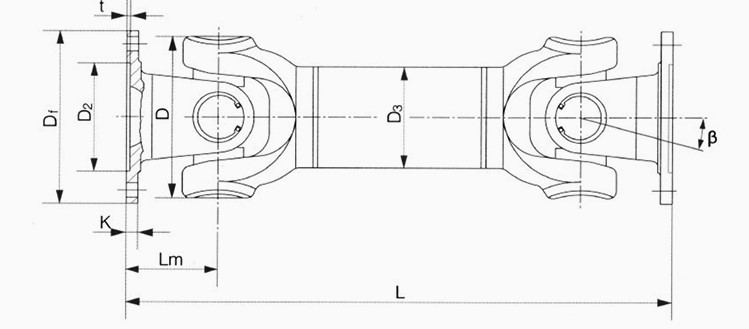

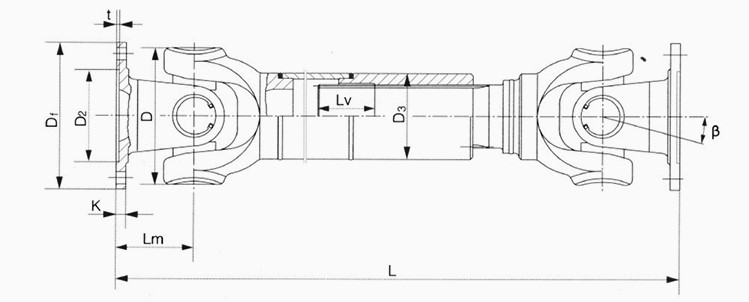

Eje cardán de soldadura escalable tipo A
Eje cardán de soldadura sin incrustaciones tipo B

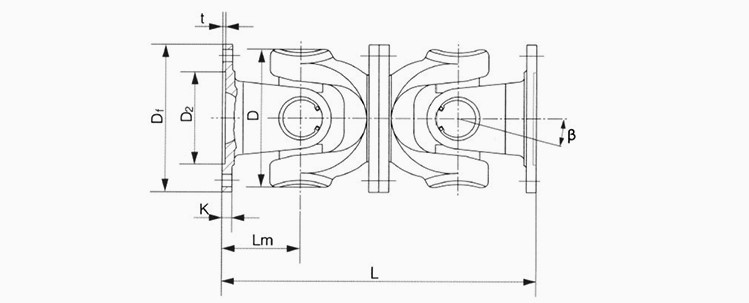

Eje cardán de estructura corta sin escala tipo C

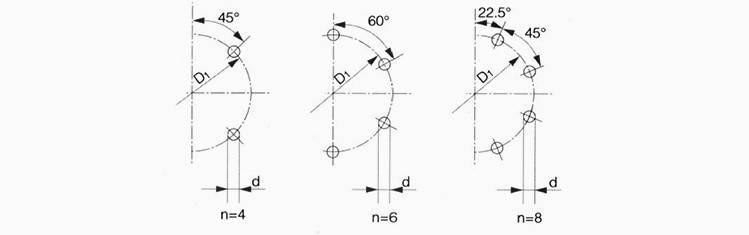

Juegos de orificios para pernos de brida

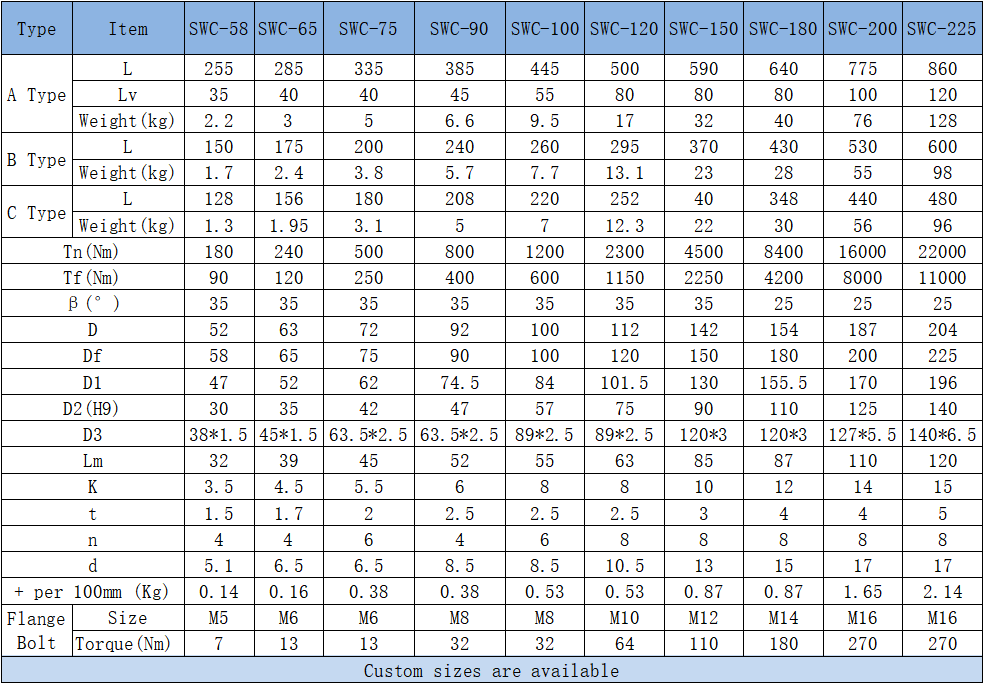

Hojas de parámetros:
