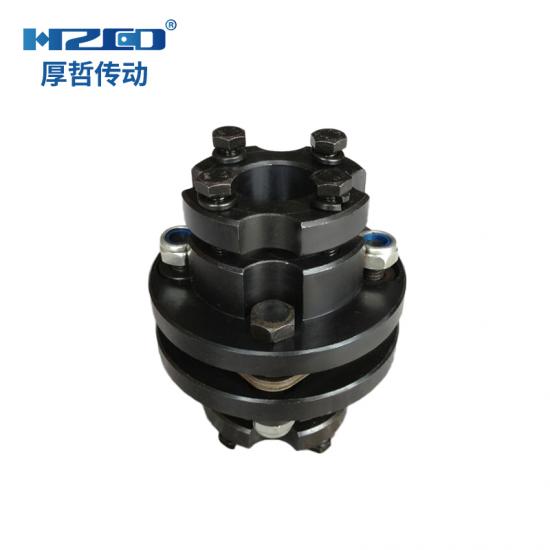

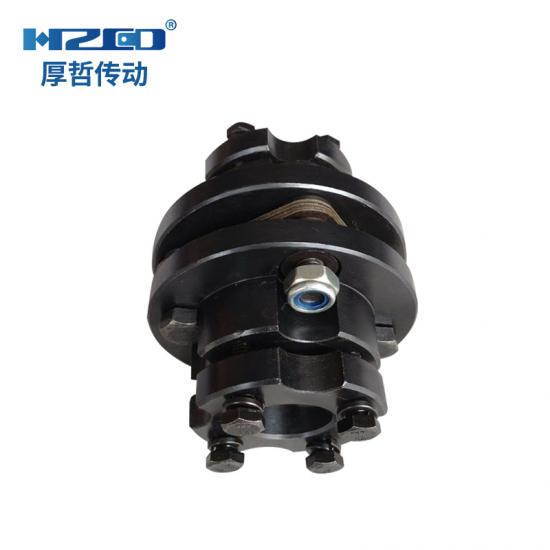

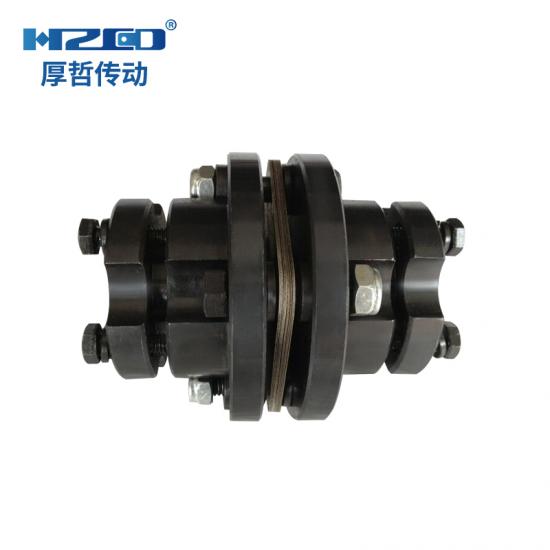

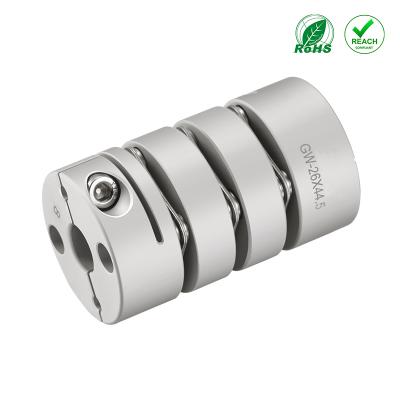

Acoplamiento de diafragma elástico simple con manguitos cónicos ZDJM
Características estructurales:
1. Utilizando una excelente lámina de acero inoxidable como material elástico, los acoplamientos tienen una alta rigidez torsional y son más adecuados para la respuesta rápida de las unidades controladas automáticamente.
2. No hay espacio posterior, histéresis y posicionamiento repetido de alta precisión.
3. El diseño de baja inercia, tanto para operación positiva como negativa, frenado, etc., puede brindar una excelente durabilidad.
4. Los acoplamientos más adecuados para los husillos de eje de alimentación de las máquinas CNC.
5. La inercia rotacional de este acoplamiento es menor que la del manguito de expansión que conecta el acoplamiento de diafragma elástico. Con el mismo diámetro exterior, el orificio del eje aplicable es mayor, lo que facilita su instalación y reduce su precio.
Nota de instalación:
1. Al instalar un acoplamiento universal de un solo eje transversal, las velocidades angulares de los extremos principal y accionado varían, los ejes principal y accionado no pueden mantenerse sincronizados y su falta de sincronización varía con el ángulo β.
2. Para lograr la misma velocidad angular y rotación sincrónica, se debe instalar un acoplamiento universal de doble eje cruzado o utilizar una combinación de dos acoplamientos universales de un solo eje cruzado y un eje intermedio.

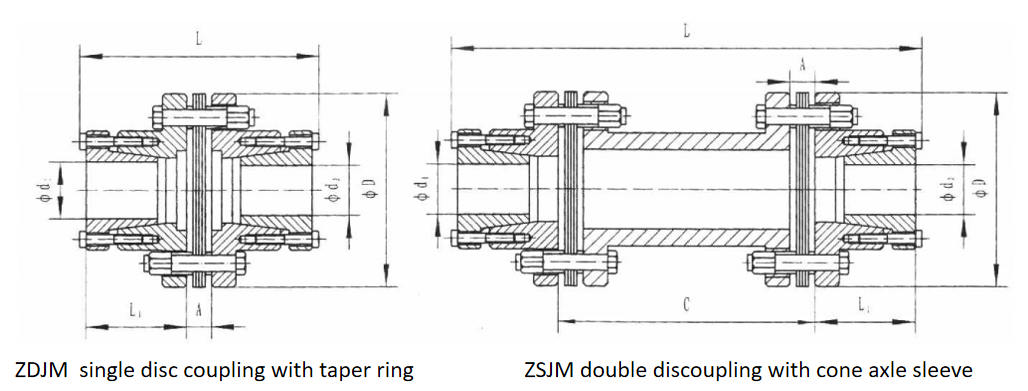

Dibujos:

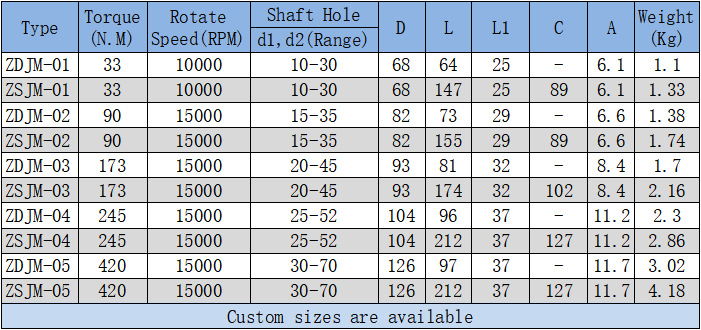

Hojas de parámetros:
