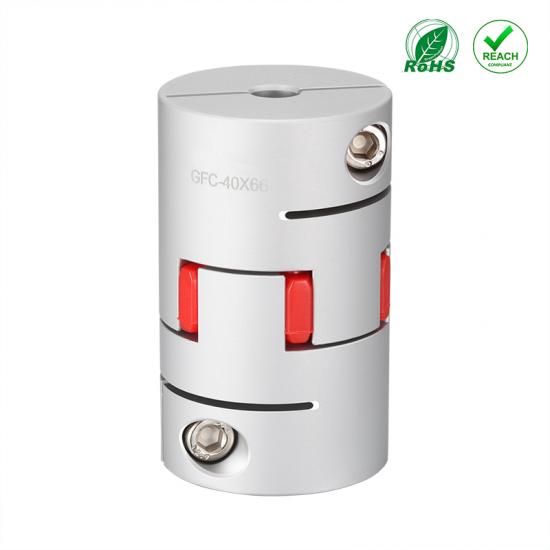

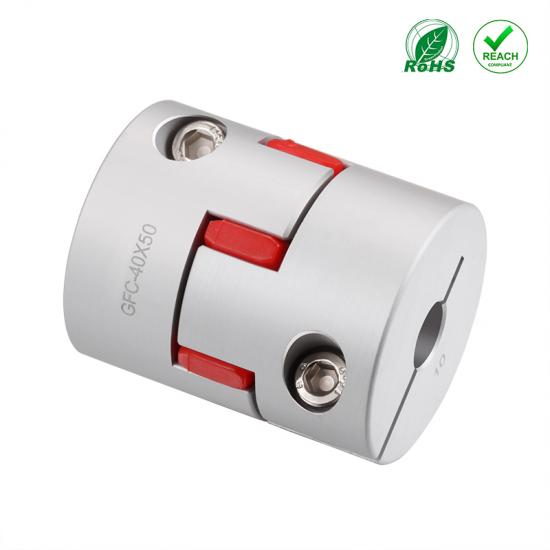

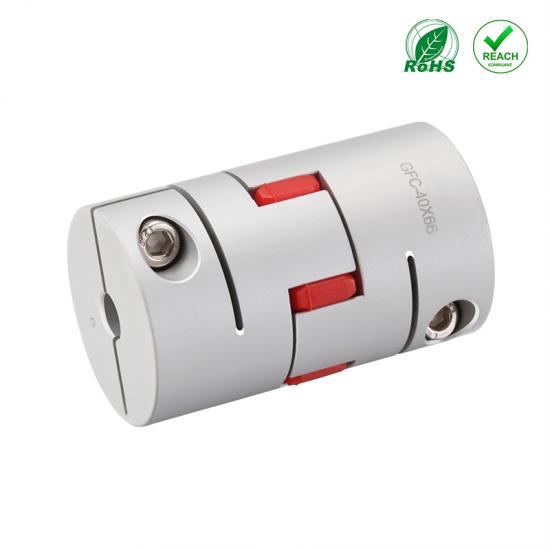

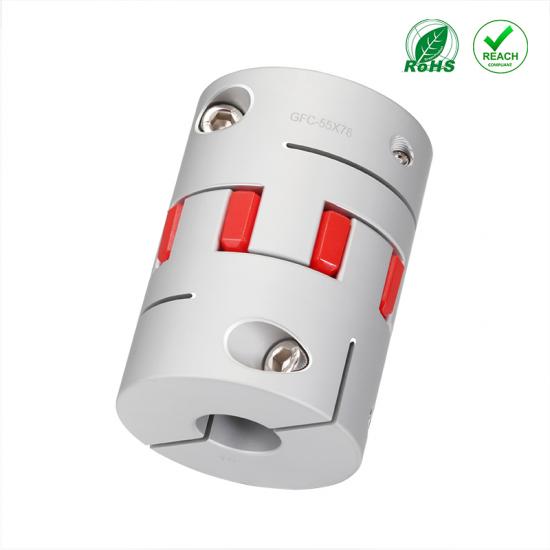

Acoplamiento elástico Oldham en forma de ciruela de aleación de aluminio GFC
Características estructurales:
1. El cuerpo principal está hecho de aleación de aluminio de alta resistencia.
2. Juego cero, adecuado para rotación hacia adelante y hacia atrás.
3. El coloide está hecho de poliuretano, que tiene buena resistencia al desgaste.
4. Resistencia al aceite y aislamiento eléctrico, el cuerpo elástico medio puede absorber la vibración.
5. Compensar desviaciones radiales, angulares y axiales.
6. Diseño desmontable para una fácil instalación.
7. Método de apriete del tornillo de sujeción.
Nota de instalación:
1. Al instalar un acoplamiento universal de un solo eje transversal, las velocidades angulares de los extremos principal y accionado varían, los ejes principal y accionado no pueden mantenerse sincronizados y su falta de sincronización varía con el ángulo β.
2. Para lograr la misma velocidad angular y rotación sincrónica, se debe instalar un acoplamiento universal de doble eje cruzado o utilizar una combinación de dos acoplamientos universales de un solo eje cruzado y un eje intermedio.

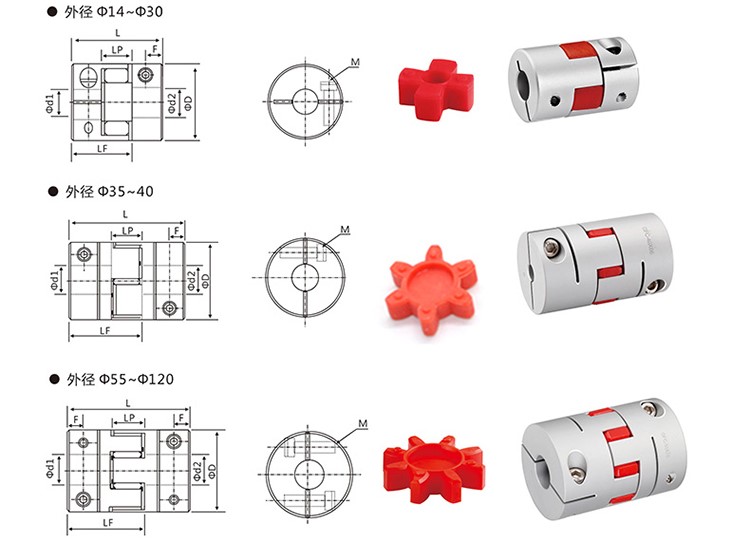

Dibujos:

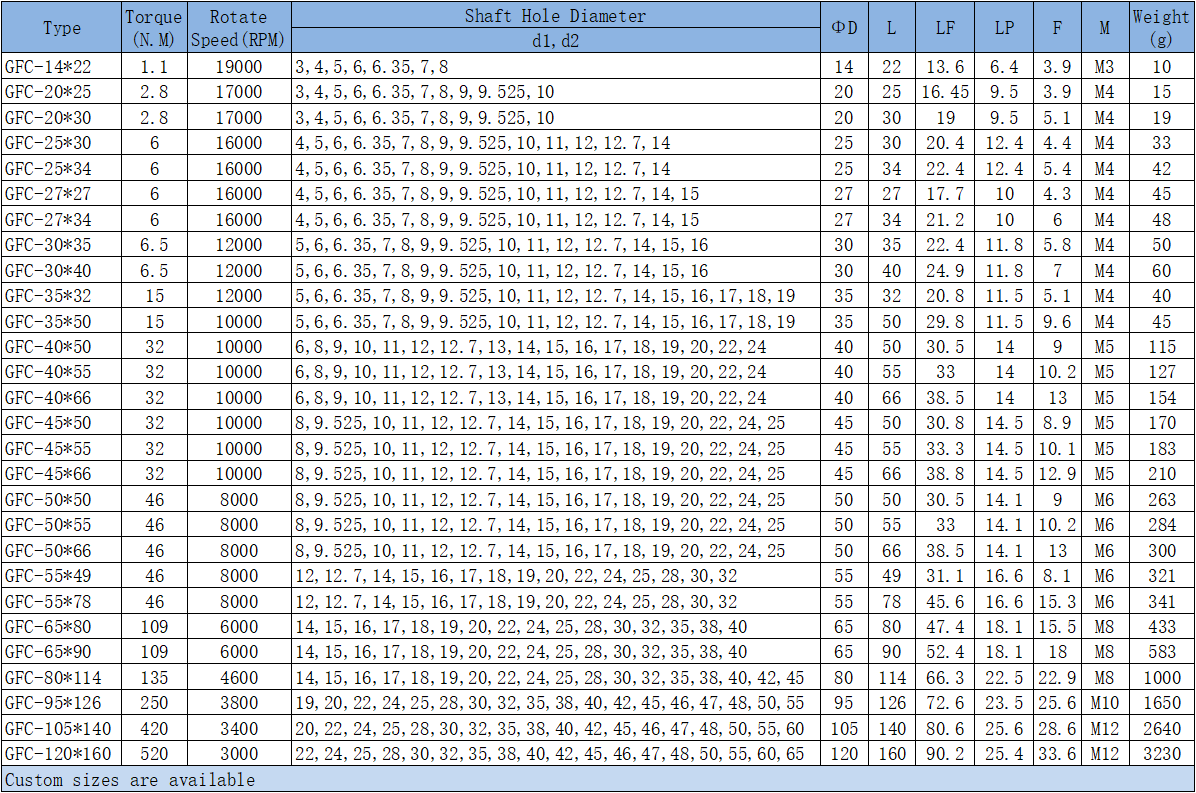

Hojas de parámetros:
