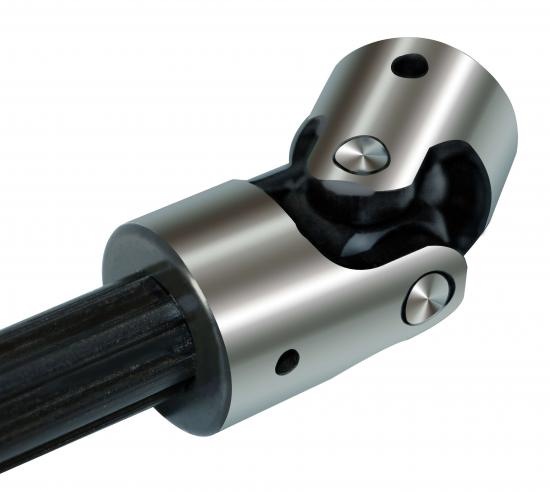

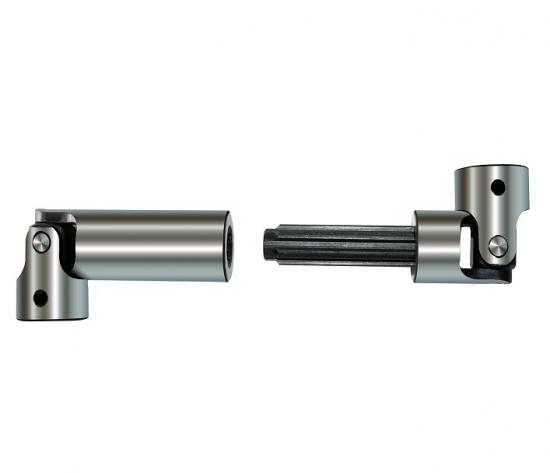

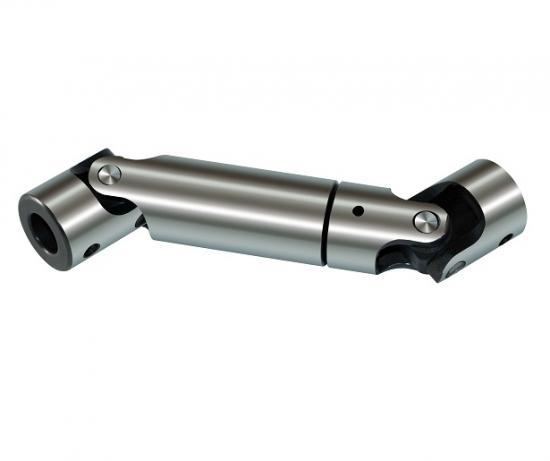

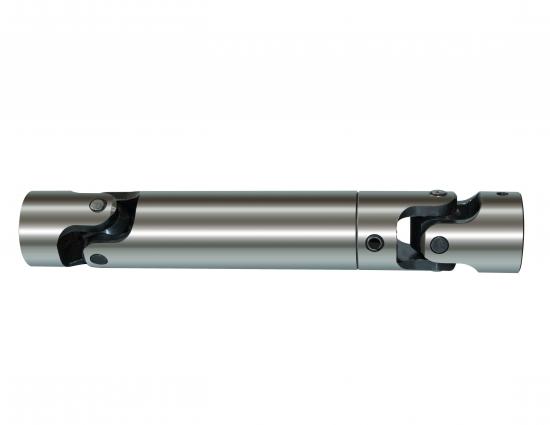

Junta universal de acero de aleación extensible WSP
Características estructurales:
1. El ángulo máximo entre ejes por articulación es de 45 grados.
2. Conecte un espaciado de rueda más grande.
3. Tolerancia de orificio terminado H7, según los requisitos, puede procesar ranuras de llave, orificios hexagonales y orificios cuádruples.
4. El ángulo entre los dos ejes pudo variar dentro de un rango limitado según lo requerido en el trabajo.
5. Temple de la pieza de unión de 43 a 46 grados, temple del deslizador central de 48 a 52 grados, temple de carburación del eje del pasador de 38 a 42 grados.
6. Dos tipos de rodamientos: Rodamientos de bloque (hasta 1000 RPM). Rodamientos de rodillos (hasta 4000 RPM, alta precisión de transmisión, alta carga dinámica, pequeña holgura).
Nota de instalación:
1. Al instalar un acoplamiento universal de un solo eje transversal, las velocidades angulares de los extremos principal y accionado varían, los ejes principal y accionado no pueden mantenerse sincronizados y su falta de sincronización varía con el ángulo β.
2. Para lograr la misma velocidad angular y rotación sincrónica, se debe instalar un acoplamiento universal de doble eje cruzado o utilizar una combinación de dos acoplamientos universales de un solo eje cruzado y un eje intermedio.

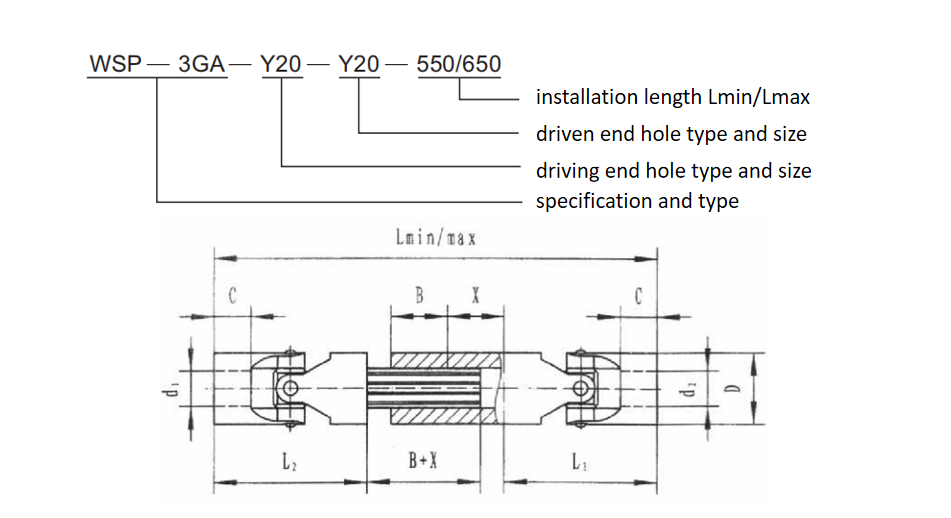

Dibujos:

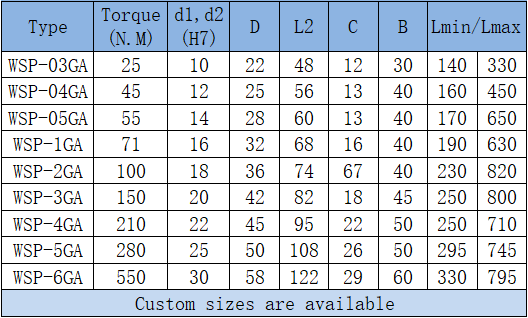

Hojas de parámetros:
