Acoplamiento de diafragma elástico simple con conexión de llave DJM
Características estructurales:
1. La excentricidad permite un amplio rango y se puede aplicar de manera flexible a una variedad de transmisiones.
2. El desmontaje es rápido y muy repetitivo.
3. Sin lubricación, sin ruido, sin desgaste, sin deslizamiento ni fricción, los componentes de la transmisión pueden reducir la pérdida de energía.
4. La estructura es simple y ligera.
5. No se requiere mantenimiento y las fallas se pueden verificar a simple vista durante el tiempo de inactividad.
6. Buena adaptabilidad ambiental, puede operar a altas temperaturas.
7. Alta precisión de transmisión, alta confiabilidad y larga vida útil.
Nota de instalación:
1. Al instalar un acoplamiento universal de un solo eje transversal, las velocidades angulares de los extremos principal y accionado varían, los ejes principal y accionado no pueden mantenerse sincronizados y su falta de sincronización varía con el ángulo β.
2. Para lograr la misma velocidad angular y rotación sincrónica, se debe instalar un acoplamiento universal de doble eje cruzado o utilizar una combinación de dos acoplamientos universales de un solo eje cruzado y un eje intermedio.

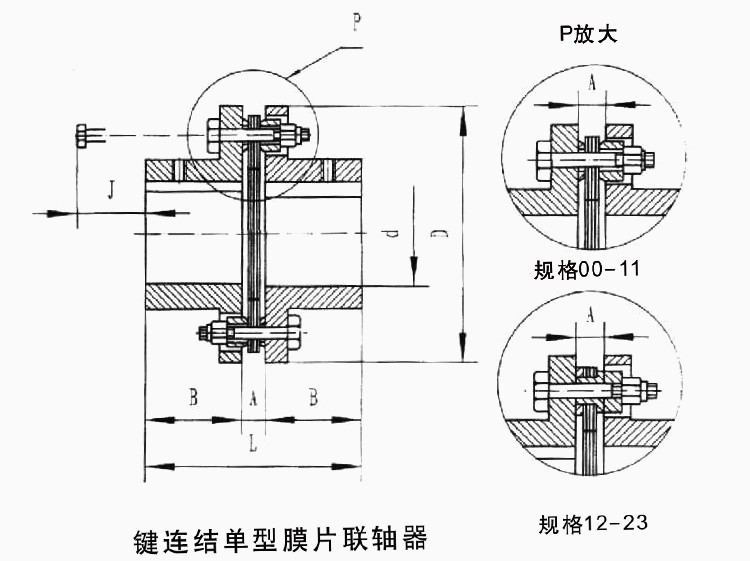

Dibujos:

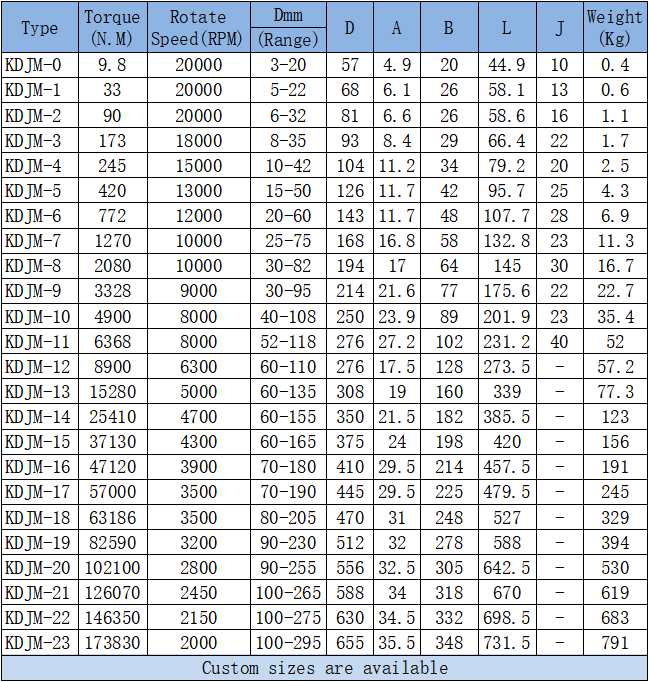

Hojas de parámetros:
