Universal Joint

Acoplamiento de tornillo de elevación paralelo de aleación de aluminio GI

Acoplamientos rígidos con diseño de fijación por tornillo de tope.
  • Marca:

    HZCD
  • Artículo no.:

    GI
  • Pago:

    EXW, FOB, CNF
  • Origen del producto:

    FOSHAN, CN
  • Tiempo de entrega:

    15 DAYS
  • Orden (Moq):

    10

Acoplamiento de tornillo de elevación paralelo de aleación de aluminio GI


Características estructurales:

1. Estructura integrada, uso general de materiales de aleación de aluminio de alta resistencia.

2. Con amortiguación, la función elástica compensa las desviaciones radiales, angulares y axiales.

3. Conexiones de eje y buje sin holgura para avance y retroceso.

4. Diseñado para codificadores, micromotores.

5. Modo de fijación del tornillo de sujeción.


Nota de instalación:

1. Al instalar un acoplamiento universal de un solo eje transversal, las velocidades angulares de los extremos principal y accionado varían, los ejes principal y accionado no pueden mantenerse sincronizados y su falta de sincronización varía con el ángulo β.

2. Para lograr la misma velocidad angular y rotación sincrónica, se debe instalar un acoplamiento universal de doble eje cruzado o utilizar una combinación de dos acoplamientos universales de un solo eje cruzado y un eje intermedio.

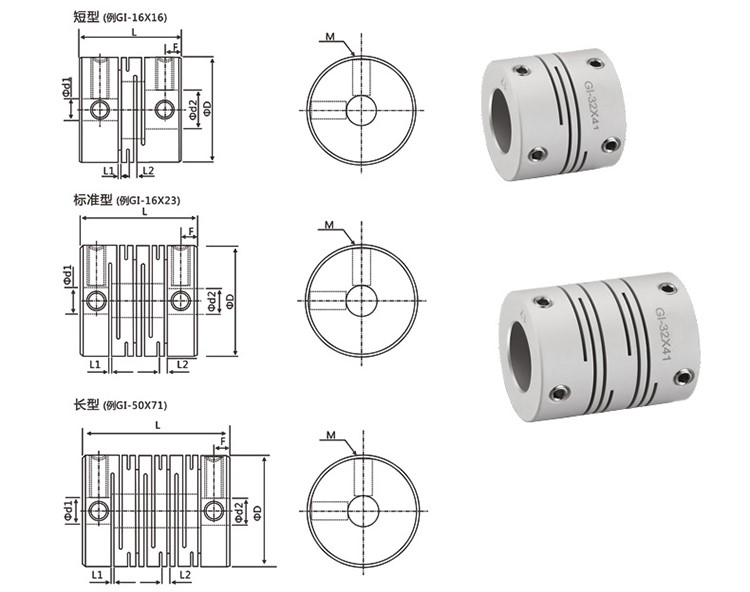

Dibujos:

jackscrew coupling drawings

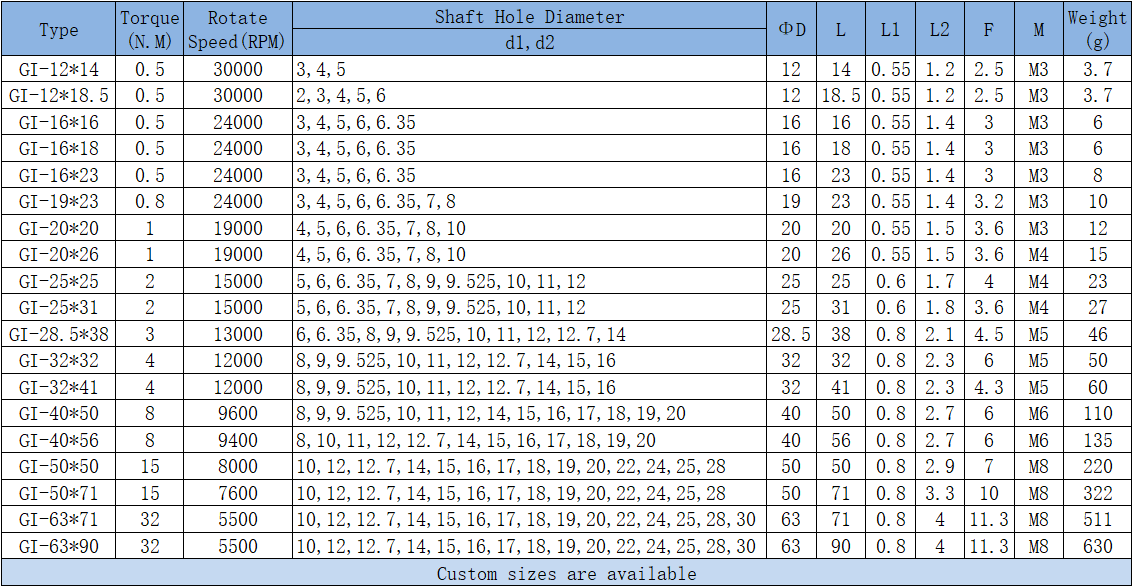

Hojas de parámetros:

jackscrew coupling parameters
