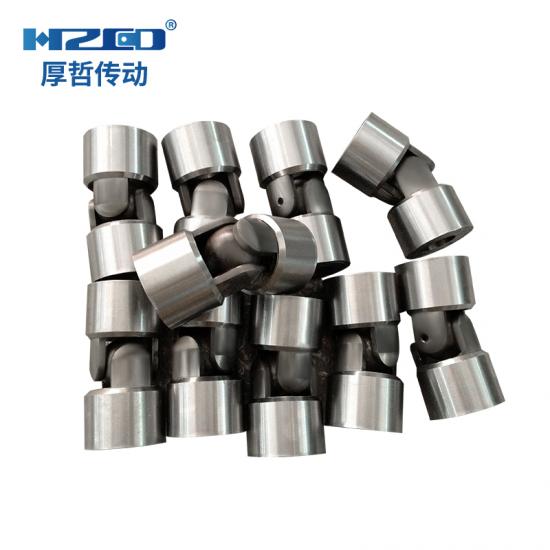

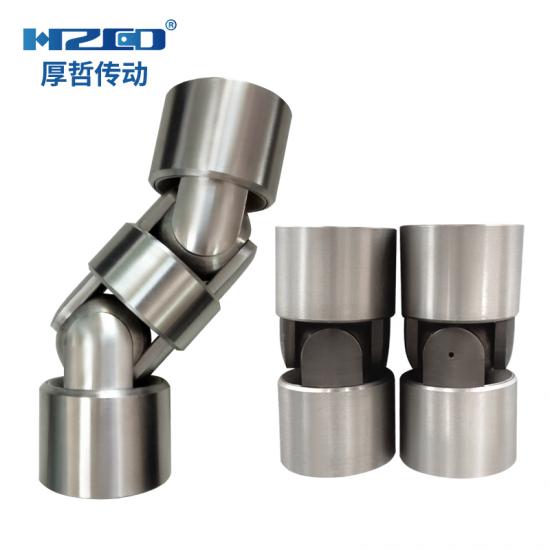

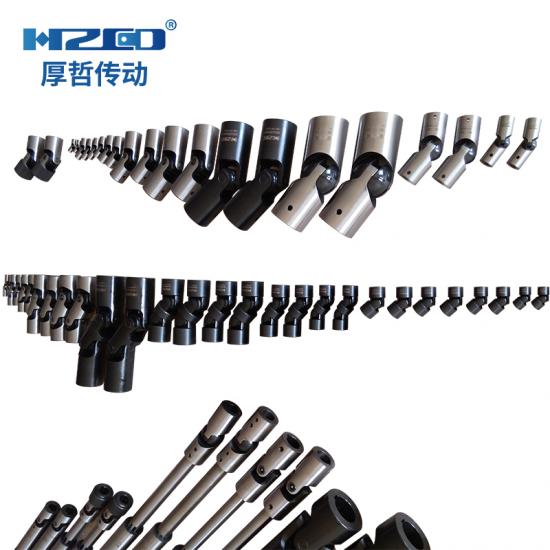

Junta de acoplamiento universal escariada con bola WJ
Características estructurales:
1. Los acoplamientos universales con bisagras de bolas reemplazan los puntos articulados conectados por las articulaciones del eje impulsado con piezas esféricas en lugar de ejes transversales.
2. Estructura simple, tamaño pequeño, operación flexible, fácil mantenimiento, transmisión de torque pequeña.
3. Adecuado para un ángulo de eje β≤ 40 grados, puede lograr la rotación sincrónica del eje activo y el eje impulsado.
Nota de instalación:
1. Al instalar un acoplamiento universal de un solo eje transversal, las velocidades angulares de los extremos principal y accionado varían, los ejes principal y accionado no pueden mantenerse sincronizados y su falta de sincronización varía con el ángulo β.

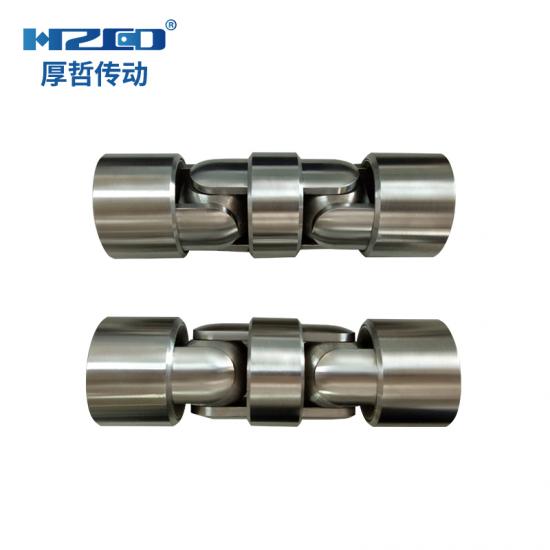

2. Para lograr la misma velocidad angular y rotación sincrónica, se debe instalar un acoplamiento universal de doble eje cruzado o utilizar una combinación de dos acoplamientos universales de un solo eje cruzado y un eje intermedio.
Dibujos:
1. Cubo exterior 2. Cubo interior 3. Remache 4. Garras 5. Bola hueca 6. Cubo exterior medio 7. Cubo interior medio 8. Garras largas
Hojas de parámetros:
