Acoplamiento de abrazadera de tornillo sin fin de bobinado de aleación de aluminio GC
Características estructurales:
1. Estructura integrada, uso general de materiales de aleación de aluminio de alta resistencia.
2. Con amortiguación, la función elástica compensa las desviaciones radiales, angulares y axiales.
3. Conexiones de eje y buje sin holgura para avance y retroceso.
4. Diseñado para codificadores, micromotores.
5. Modo de fijación del tornillo de sujeción.
Nota de instalación:
1. Al instalar un acoplamiento universal de un solo eje transversal, las velocidades angulares de los extremos principal y accionado varían, los ejes principal y accionado no pueden mantenerse sincronizados y su falta de sincronización varía con el ángulo β.
2. Para lograr la misma velocidad angular y rotación sincrónica, se debe instalar un acoplamiento universal de doble eje cruzado o utilizar una combinación de dos acoplamientos universales de un solo eje cruzado y un eje intermedio.

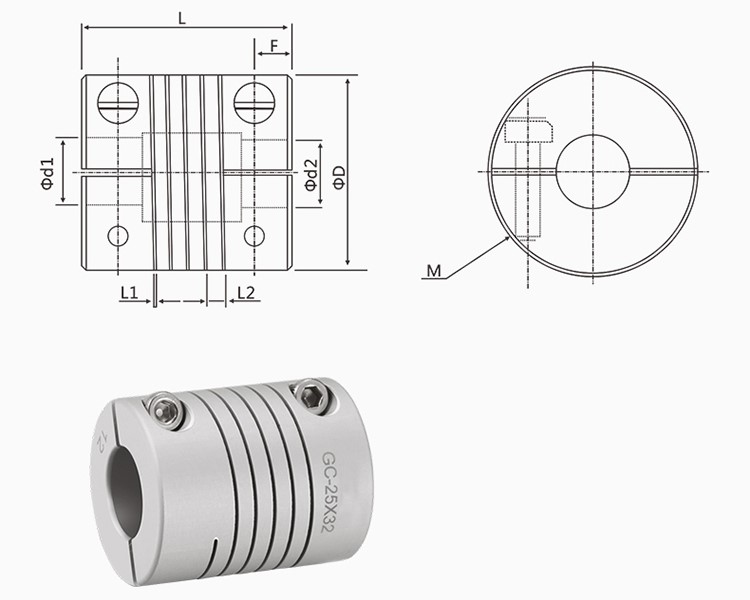

Dibujos:

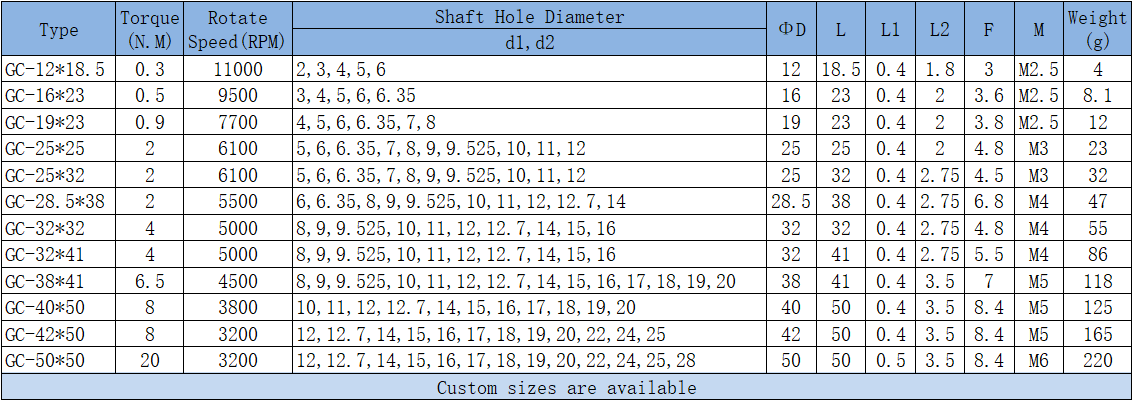

Hojas de parámetros:
