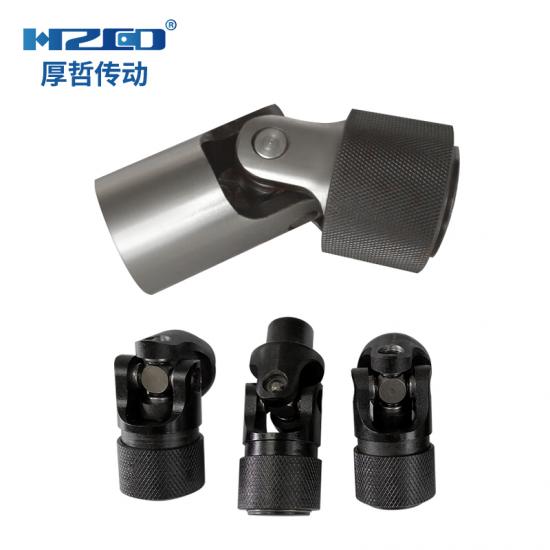

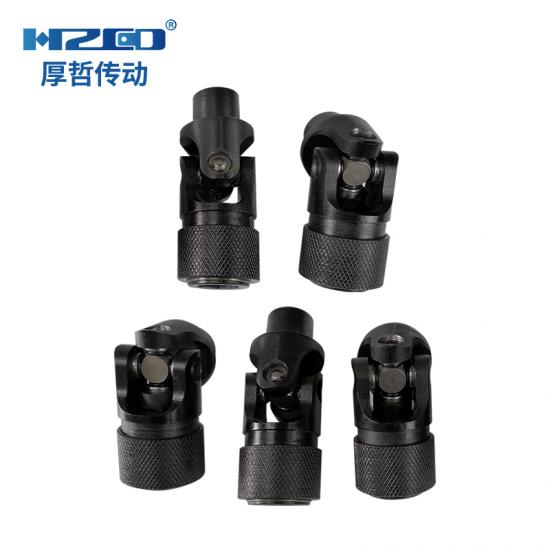

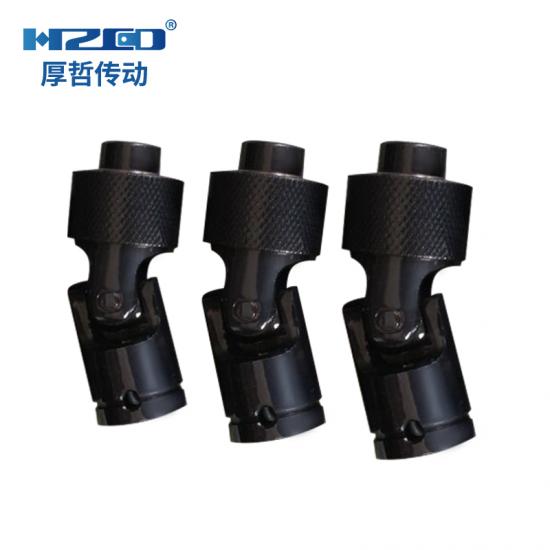

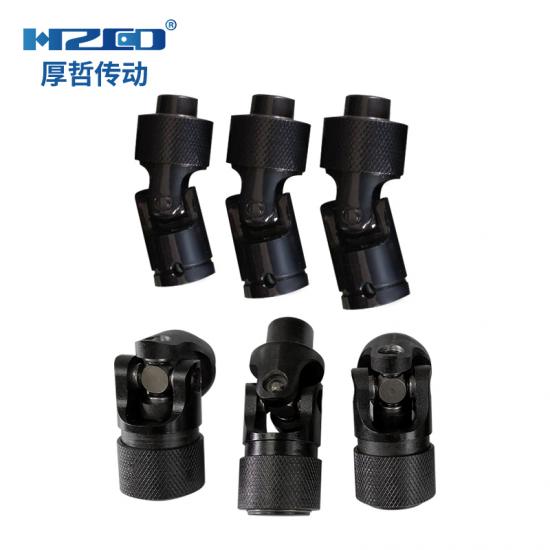

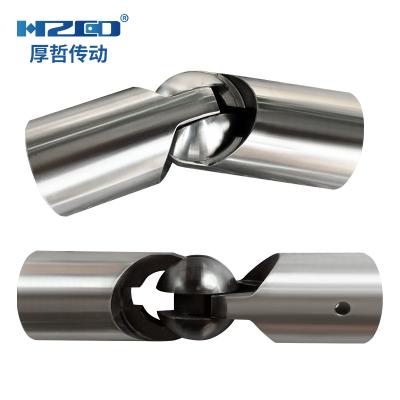

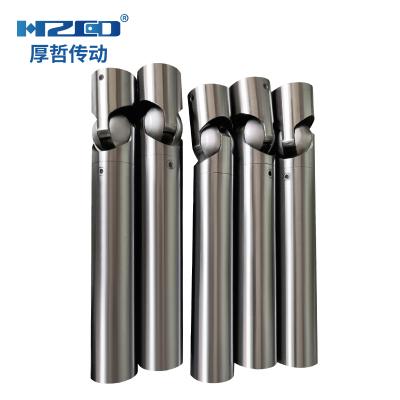

Acoplamiento de junta universal de precisión GR-HR
Características estructurales:

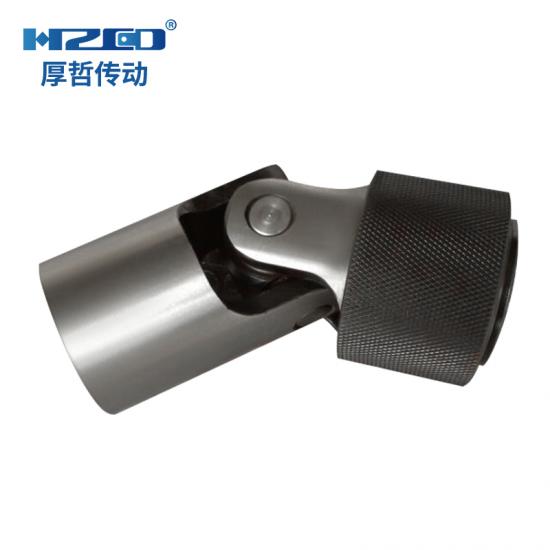

1. Sección universal de una sola sección con función de bloqueo rápido (extraíble).
2. Tipo GR con estructura de bloque Nmax=1000min-1
3. Tipo HR con estructura portante Nmax=4000min-1
4. El ángulo de rotación máximo para cada sección es de 45 grados.
5. El dispositivo de bloqueo rápido (dibujo d2) está disponible solo para agujeros con tolerancias H7 o agujeros hexagonales.
Nota de instalación:
1. Al instalar un acoplamiento universal de un solo eje transversal, las velocidades angulares de los extremos principal y accionado varían, los ejes principal y accionado no pueden mantenerse sincronizados y su falta de sincronización varía con el ángulo β.

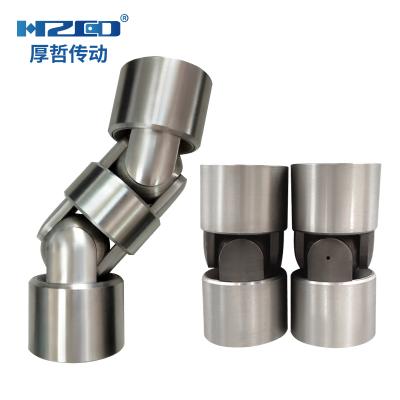

2. Para lograr la misma velocidad angular y rotación sincrónica, se debe instalar un acoplamiento universal de doble eje cruzado o utilizar una combinación de dos acoplamientos universales de un solo eje cruzado y un eje intermedio.

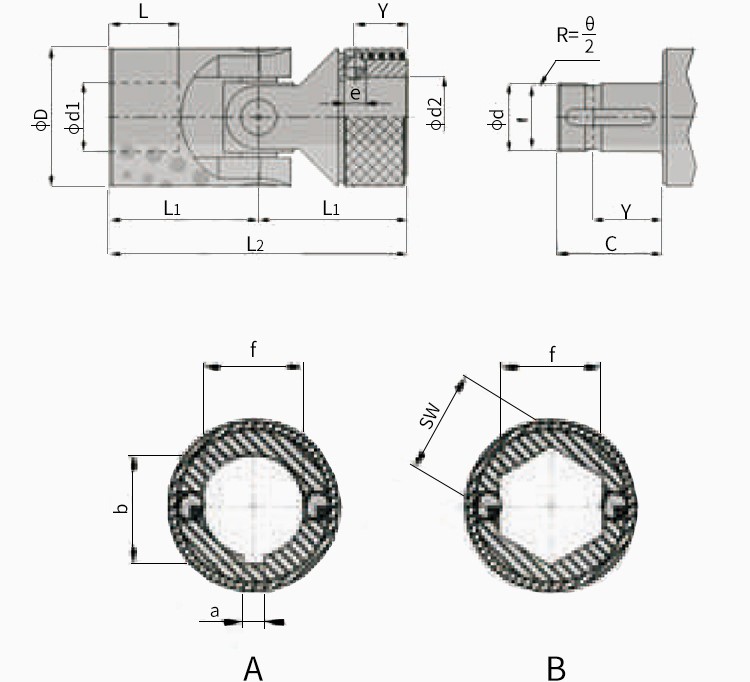

Dibujos:

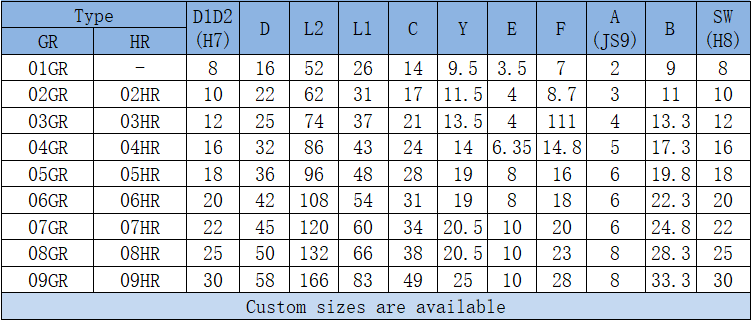

Hojas de parámetros:
