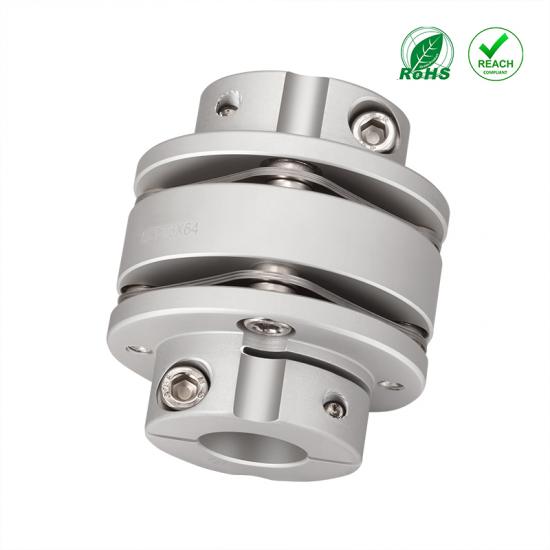

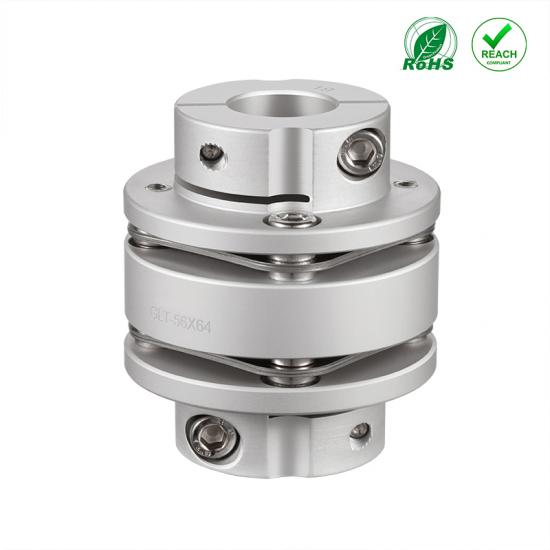

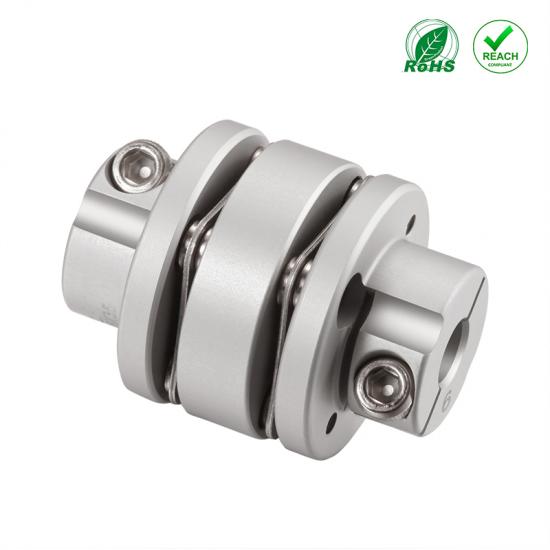

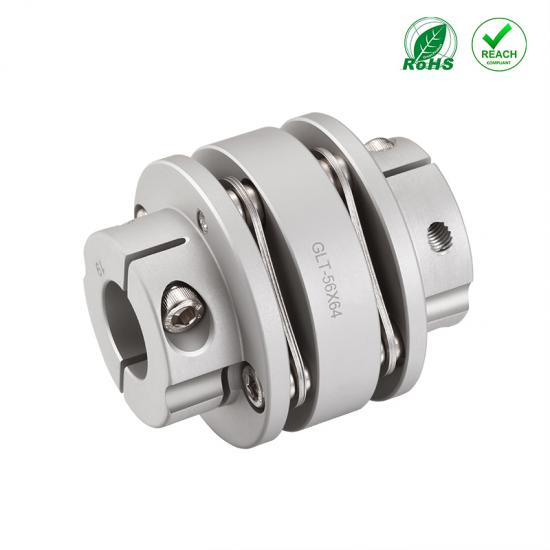

Acoplamiento de abrazadera de diafragma doble tipo placa de aluminio GLT
Características estructurales:
1. Diseñado para servomotores, motores paso a paso.
2. Conexiones de eje y buje sin holgura para avance y retroceso.
3. Baja inercia para operación a alta velocidad.
4. El diafragma está hecho de acero inoxidable y tiene buenas propiedades antifatiga.
5. Modo de fijación del tornillo de sujeción.
Nota de instalación:
1. Al instalar un acoplamiento universal de un solo eje transversal, las velocidades angulares de los extremos principal y accionado varían, los ejes principal y accionado no pueden mantenerse sincronizados y su falta de sincronización varía con el ángulo β.
2. Para lograr la misma velocidad angular y rotación sincrónica, se debe instalar un acoplamiento universal de doble eje cruzado o utilizar una combinación de dos acoplamientos universales de un solo eje cruzado y un eje intermedio.
Dibujos:

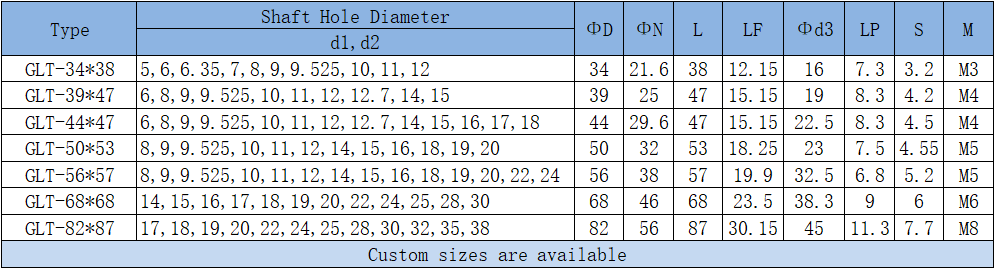

Hojas de parámetros:
