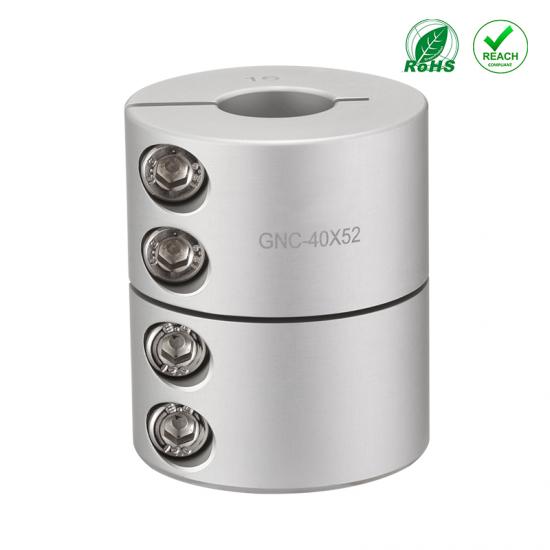

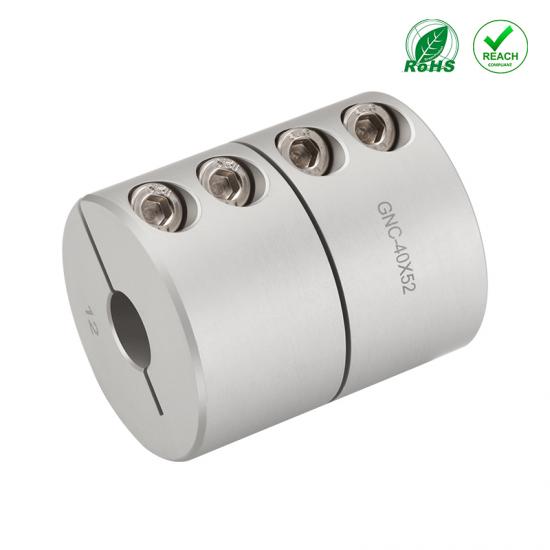

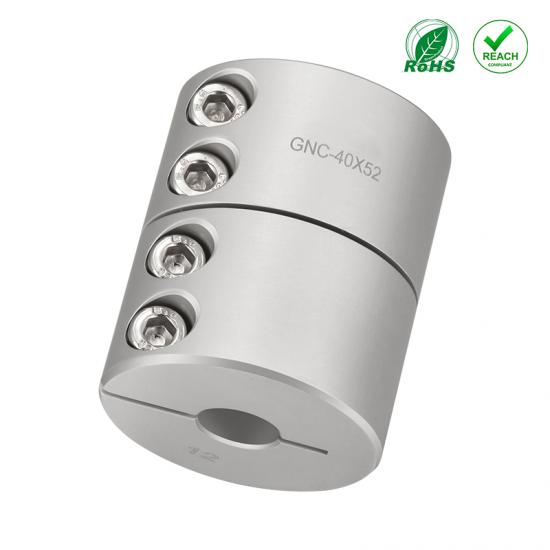

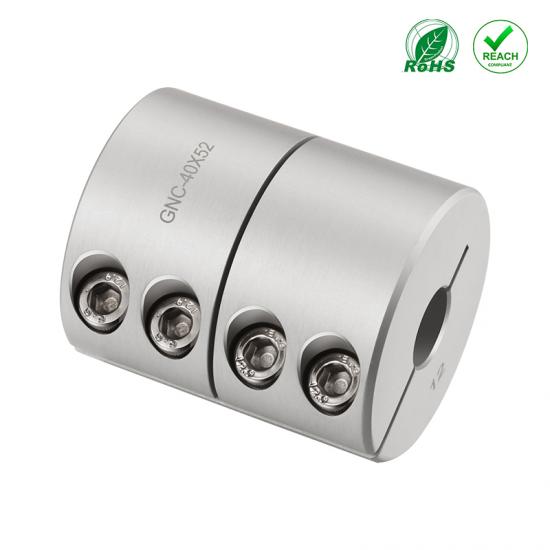

Acoplamiento de abrazadera rígida de aleación de aluminio GNC
Características estructurales:
1. Estructura integrada, uso general de materiales de aleación de aluminio de alta resistencia.
2. Alto par, alta rigidez.
3. Los acoplamientos rígidos no permiten desplazamientos y deben utilizarse con un ajuste excéntrico adecuado.
4. Modo de fijación del tornillo de sujeción.
Nota de instalación:
1. Al instalar un acoplamiento universal de un solo eje transversal, las velocidades angulares de los extremos principal y accionado varían, los ejes principal y accionado no pueden mantenerse sincronizados y su falta de sincronización varía con el ángulo β.
2. Para lograr la misma velocidad angular y rotación sincrónica, se debe instalar un acoplamiento universal de doble eje cruzado o utilizar una combinación de dos acoplamientos universales de un solo eje cruzado y un eje intermedio.

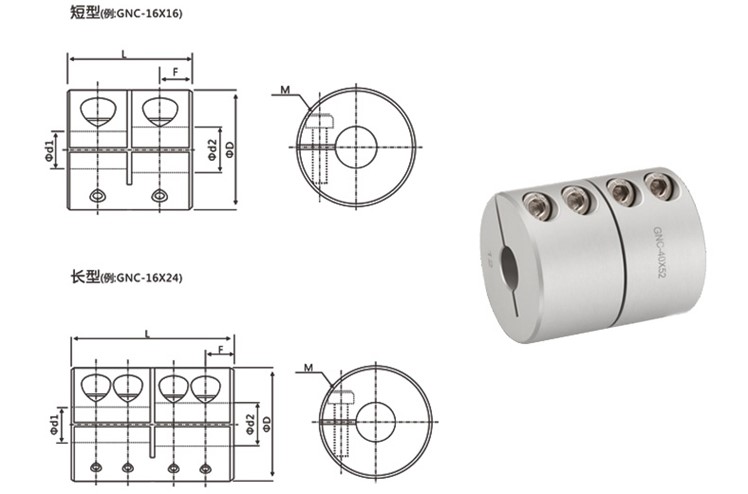

Dibujos:

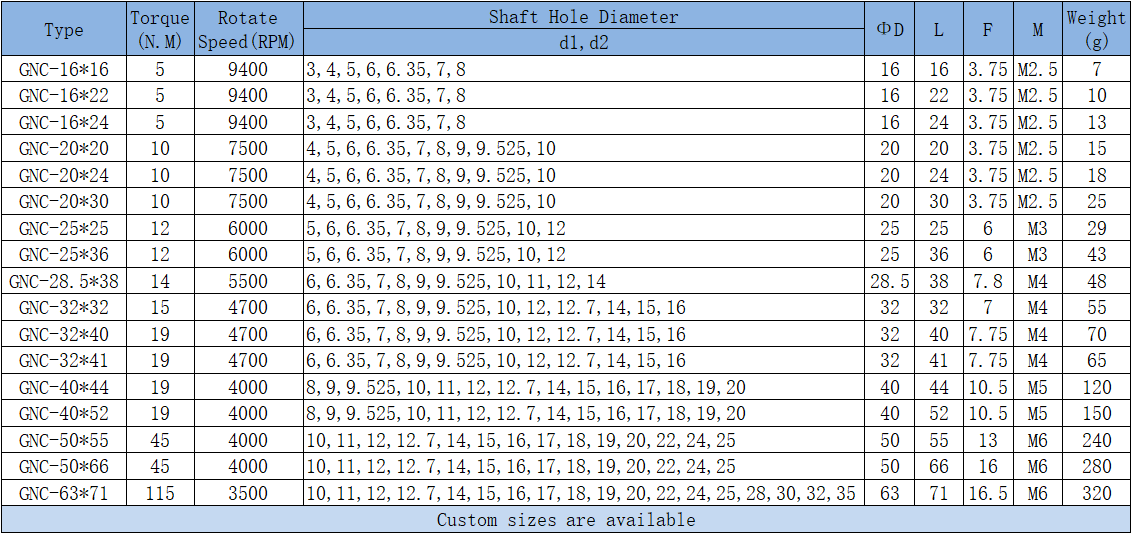

Hojas de parámetros:
