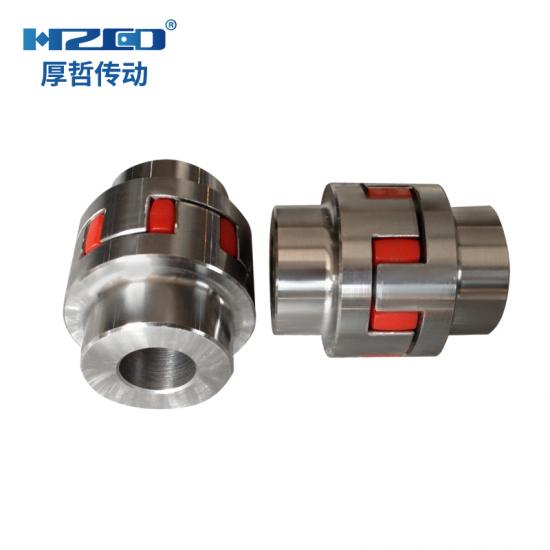

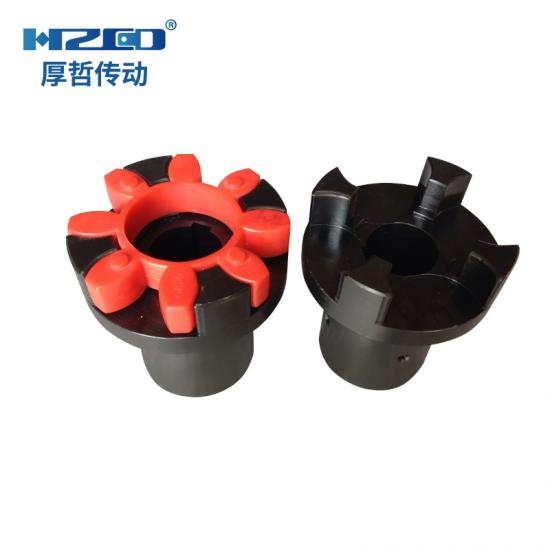

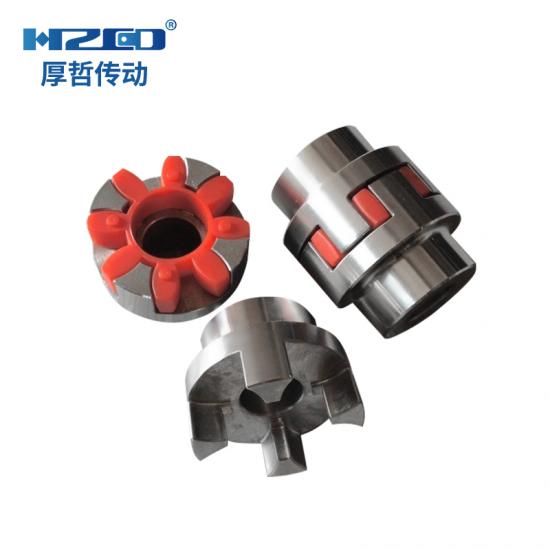

Junta de acoplamiento elástico tipo estrella HZ
Características estructurales:
1. Tamaño compacto y pequeña inercia.
2. El elemento elástico está hecho de plástico de ingeniería, que tiene propiedades de perforación, reducción de vibraciones, resistencia al desgaste, etc.
3. Temperaturas de funcionamiento: -35 a 80 grados, sin necesidad de mantenimiento.
4. Los elastómeros están limitados por garras convexas para evitar la deformación interna debido al impacto y la deformación externa debido a las fuerzas centrífugas.
5. La superficie cóncava de las garras convexas es grande, por lo que la presión superficial sobre los dientes progresivamente abiertos es muy pequeña, e incluso si los dientes están sobrecargados, estos no se desgastarán ni deformarán.
6. Montaje enchufable axial.
Nota de instalación:

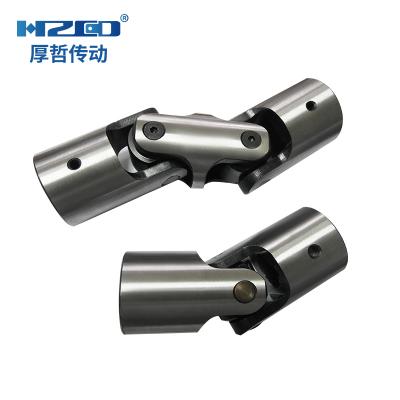

1. Al instalar un acoplamiento universal de un solo eje transversal, las velocidades angulares de los extremos principal y accionado varían, los ejes principal y accionado no pueden mantenerse sincronizados y su falta de sincronización varía con el ángulo β.
2. Para lograr la misma velocidad angular y rotación sincrónica, se debe instalar un acoplamiento universal de doble eje cruzado o utilizar una combinación de dos acoplamientos universales de un solo eje cruzado y un eje intermedio.

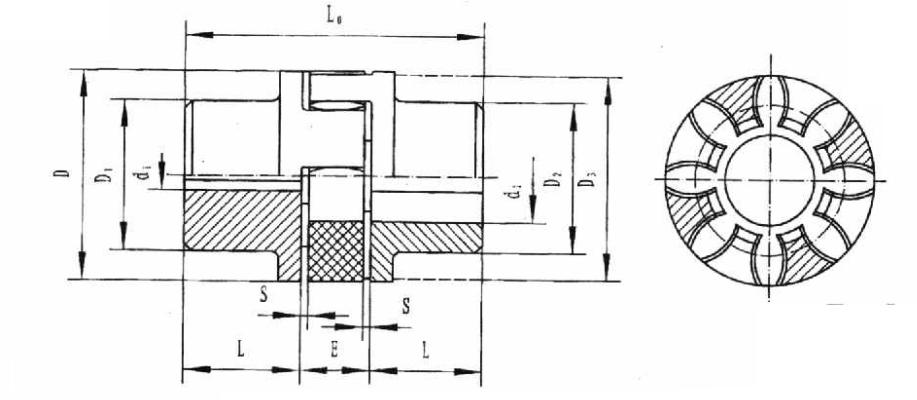

Dibujos:

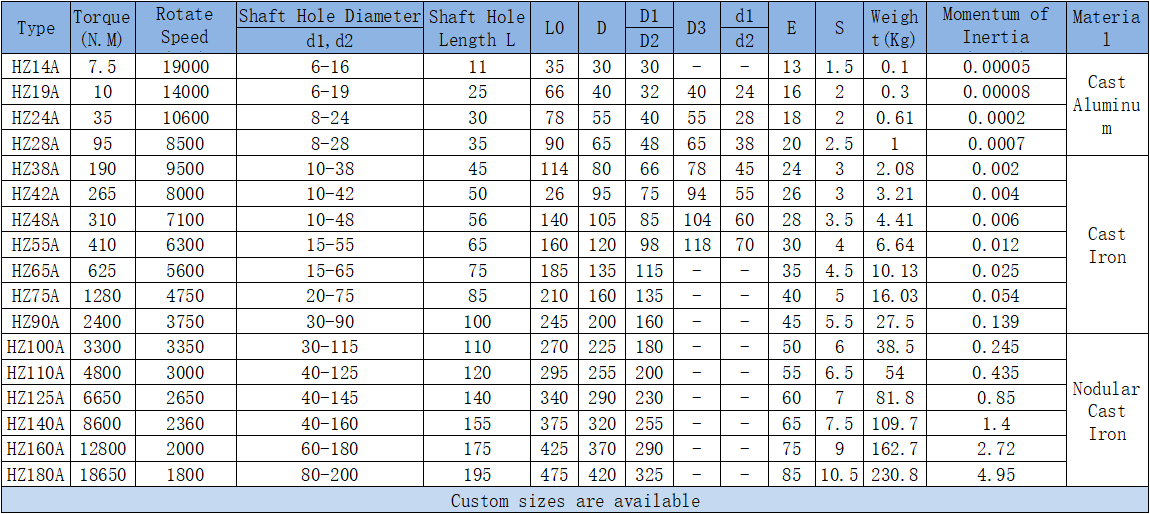

Hojas de parámetros:
